宝熔电气有限公司是专业从事【广西来宾电磁锁】生产的专业厂家，座落在享有【广西来宾电磁锁】之都-广西来宾工业园区内，交通便利，经济繁荣。本公司自创建以来本着开拓、奋斗、进取的精神，对技术工艺精益求精，现已发展成为具有一定规模的【广西来宾电磁锁】专业制造企业，【广西来宾电磁锁】产品畅销全国各地，赢得广大用户的赞誉.

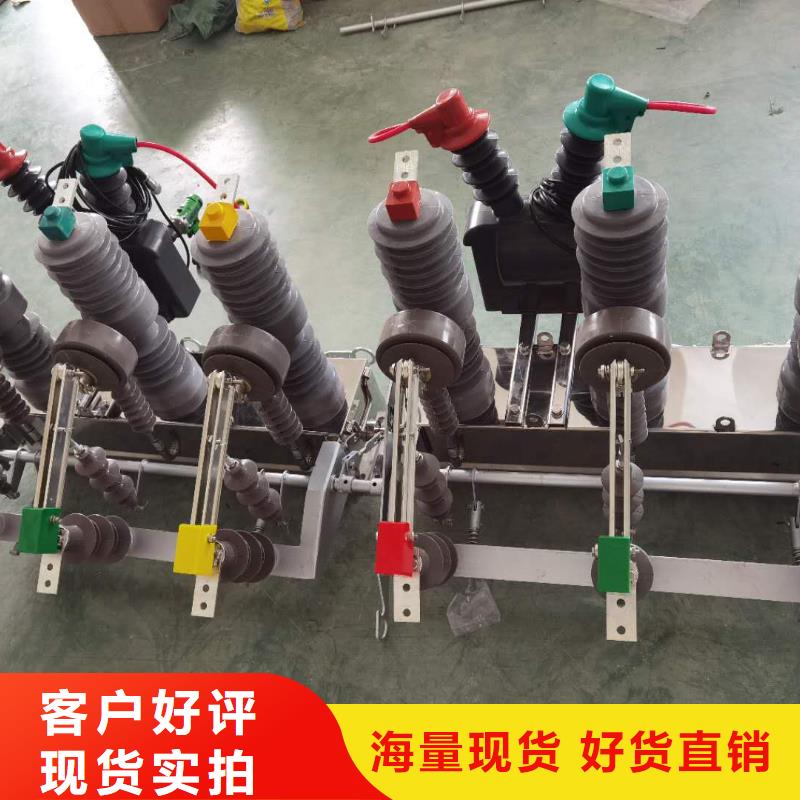

ZW32-12(G)系列户外高压真空断路器（以下简称“断路器”）是额定电压12kV、三相交流50Hz的户电开关设备。断路器主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流，具有过载及短路保护功能，满足控制和测量要求，还可实现远方控制和监视功能，广泛应用于变电站、工矿企业配电系统中作为控制和操作之用，特别适合需频繁操作场所。
断路器符合GB1984-2003、DL/T 402-2007和IEC60056等技术标准。
主要优越特点：
1.总体结构为三相支柱式干式结构；
2.采用全封闭结构，密封性能好，具有良好的防潮和防凝性能，适用于高温和潮湿地区使用；3.采用真空灭弧，绝缘可靠;
4.开断、关合性能可靠，无燃烧和爆炸危险；
5.体积小、重量轻，免维护，使用寿命长；
6.分、合闸操作既可手动，也可电动，还可遥控；
7.操动机构密封于开关箱体底部，可有效避免开关因长期处于户外环境而引起的锈蚀；
8.操动机构设计新颖，结构简单，动作可靠，体积小，机构寿命可达10000次。
ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。
具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。产品符合如下标准
GB1984《交流高压断路器》
GB11022《高压开关设备和控制设备标准的共同技术要求》
GB311.1-6《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706《交流高压电器动、 热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL/T593《高压开关设备的共同订货技术条件》
户外智能断路器（重合器）主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。
户外智能真空断路器（重合器）的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通接口由远方遥控操作。断路器的其它息也可以传输到控制中心，通通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主各供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其它操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子，作为控制系统或电源故障时紧急分闸操作之用。
2.1断路器的工作原理与过程
